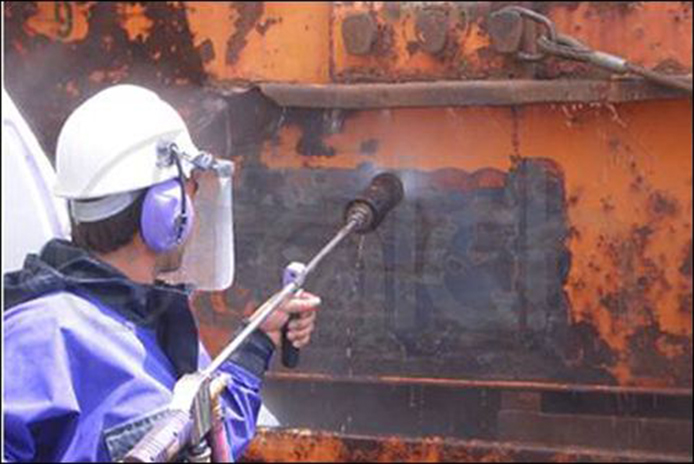

1.1工藝流程：壓縮空氣系統經過除油、除水過濾，然后用噴槍將鋅絲由后導管放入噴槍，用氧氣、焰作熔融焰，風作動力，噴射處理好的基體金屬，形成均勻的鍍層。

1.2噴鋅設備使用國產噴槍SPQ-1型上海噴鍍機械廠生產的氣噴槍。鋅絲直徑  Ф=3mm，純度要求99.99%。

1.3 作業環境：溫度為15℃左右為宜。若結構表面的溫度0℃以下時，可先將結構面預熱處理，預熱溫度可控制在30-40℃；當相對濕度超過85%時，應停止作業。

1.4噴涂作業。啟開噴槍閥門，先將壓力閥調至0.10-0.12Mpa，并放少量氧氣，進行點火。在點火前必須除去空氣、氧氣和乙的混和物。將鋅絲放入噴槍并伸出槍嘴8mm，最長不得超過12mm。擦去鋅白和油脂，用凈化過的壓縮空氣，推動鋅絲前進，并使熔融部分形成一種霧狀噴射到結構表面上，形成鍍層。

1.5空氣壓力在0.50-0.60MPa之間為宜。

1.6氧氣壓力應為0.12MPa，乙壓力為0.10-0.15Mpa。

1.7噴射距離：控制在100-120mm之間為宜。

1.8噴鍍角度：控制在80°最為理想。

1.9送絲速度：控制在120-150cm/s為宜。鋅消耗約為2.65Kg/h左右。噴涂效率在25-30m2/ h之間。

1.10噴槍移動速度：一般約為0.3-0.35m/分鐘。兩層之間的噴鍍方向應垂直。

1.11噴束的重疊：在噴鍍面積很大時，可分若干小區。噴距在100-120mm之間，火花束角度＜４°，噴束寬為4cm-5cm，噴鍍時噴束一般應重疊三分之一。若重疊過少，在鍍層會有不均勻花紋產生；若多次重疊，會造成鍍層厚度不勻。

1.12噴鍍時每層間隔：當大面積噴鍍時，每層噴鍍時在20-30分鐘，可進行下一次噴鍍。

1.13涂料封閉。為了有效保護噴鍍層，鋅噴涂完成后，必須進行涂料封閉處理。一般采用彈性聚氨酯或環氧涂料封閉。厚度在30-40μm，覆蓋*，厚度一致。

2.質量檢測。檢查點的面積不應少于總面積的5%。

2.1外觀檢查：主要是用目測鍍層外觀表面有無雜物、氣泡、空洞及凸凹不平顆粒及裂洞現象。

2.2剝離情況檢查：對噴鍍層選定25×25mm的檢測點，用小刀剝離涂層，如只產生新鍍層的明亮刮痕，而無脫落現象，即為合格。如脫落面積占檢查部位的15%時，則認為不合格。

2.3厚度檢查：采用測厚儀或千分卡尺進行檢查。若厚度少于設計厚度的20%時，應補噴。

文章標題：火焰噴鋅施工工藝

文章關鍵字： 火焰噴鋅施工工藝

文章地址：火焰噴鋅施工工藝
