一、引言

鋼結(jié)構(gòu)廠房、鋼箱梁橋、電視鐵塔、大樓天線、送變電站、鋼制燈桿等戶外鋼結(jié)構(gòu)，這些鋼構(gòu)件因長期暴露在大氣中，受到氣候變化和日曬雨淋，表面迅速氧化，生成一層三氧化二鐵，嚴(yán)重影響鋼結(jié)構(gòu)的強(qiáng)度及使用壽命。為防止鋼結(jié)構(gòu)表面的氧化，以往一般都采用油漆保護(hù)，其防腐年限一般在3-5年，因此需要經(jīng)常性進(jìn)行維修、保養(yǎng)，常見的方法就是拷鏟油漆，耗費(fèi)大量人力物力。現(xiàn)采用鋼結(jié)構(gòu)表面噴鋅、噴鋁工藝加以保護(hù)，防腐年限可達(dá)30年以上無需保養(yǎng)。如在鋅鋁涂層外再加油漆封閉，則防腐年限更長。

鋼結(jié)構(gòu)表面只有噴鋅、噴鋁后，才能真正起到陽極保護(hù)作用，從而達(dá)到鋼結(jié)構(gòu)長效防腐之目的。因此國家許多重大工程及市政項(xiàng)目被指定采用該工藝。如：長江三峽永久閘門、上海東方明珠電視塔、楊浦大橋主護(hù)桿、廣州市內(nèi)環(huán)高架鋼梁、上海證券大廈鋼結(jié)構(gòu)天線、浦東機(jī)場路共同溝爆氣管道、上海南橋50萬千瓦變電站等等，以確保重大工程的百年大計(jì)。

二、抗水腐蝕涂層

鋼制水閘門是水力發(fā)電站、水庫中控制水量的主要鋼結(jié)構(gòu)，它一部分長期浸沒水中，表面受到微生物侵蝕（如釘蝎的吸附，其排泄物呈酸性）。另一部分長期暴露在大氣中，特別是水線部分，受到?jīng)_浪和水面上漂浮物的沖擊，同時(shí)又受到漲潮、落潮的影響，使這部份鋼結(jié)構(gòu)表面經(jīng)常干濕交替，特別容易生銹。現(xiàn)在采用線材噴鋅、噴鋁工藝，大大提高了鋼閘門的耐蝕|來源|考試|大|性，比原來采用的油漆工藝防腐年限提高5~6倍。

三、噴鋅、噴鋁工藝與同類工藝性能比較（熱鍍鋅工藝）

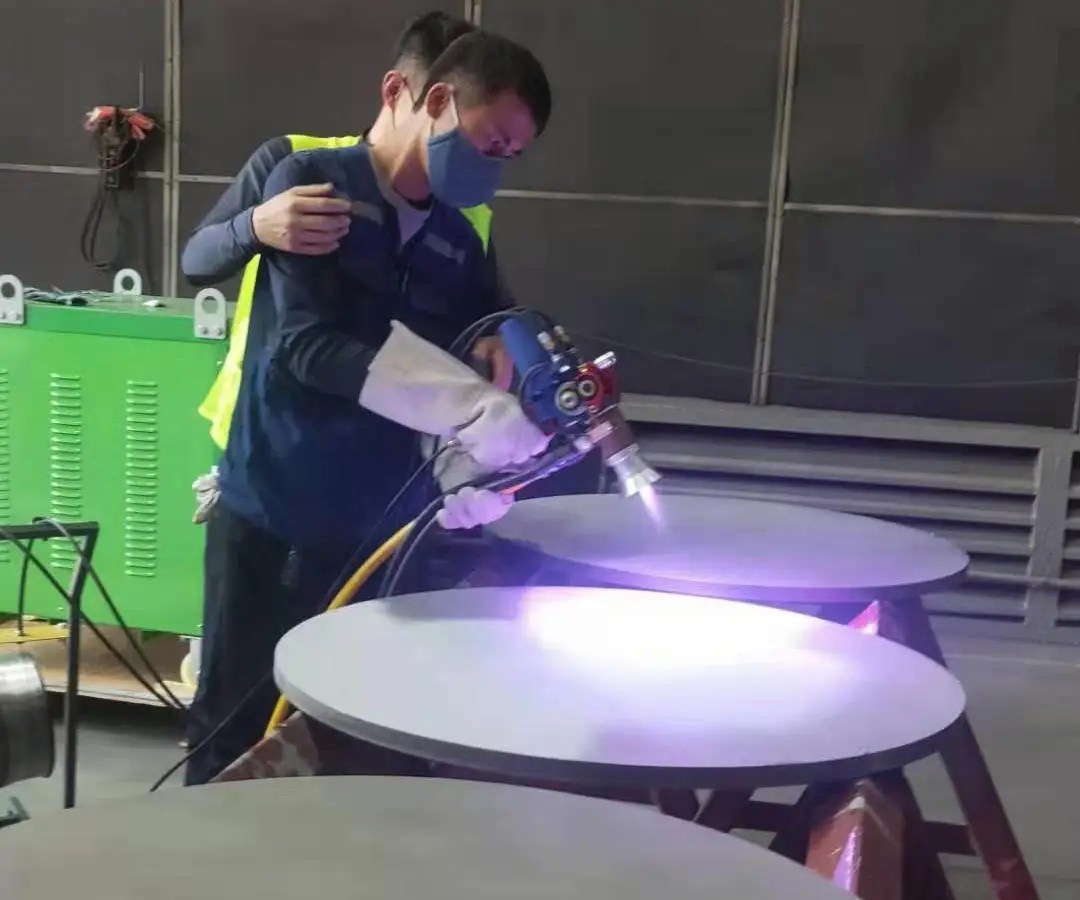

1、熱鍍鋅工藝預(yù)處理采用酸洗、磷化工藝，工件表面會有酸、堿液的殘余物，留下了腐蝕的隱患，使熱鍍鋅層容易產(chǎn)生脫落。噴鋅、噴鋁工藝預(yù)處理采用噴砂工藝，故工件表面非常清潔毛糙，表面噴鋅、噴鋁后不會產(chǎn)生由內(nèi)向外的腐蝕，從而不會產(chǎn)生鋅層脫落現(xiàn)象。

2、熱鍍鋅工藝有一定的溫度，約440℃左右，故工件熱鍍后會產(chǎn)生變形；而噴鋅、噴鋁工藝噴涂時(shí)的溫度很低，工件表面溫度＜80℃，因此工件不變形。

文章標(biāo)題：熱噴涂鋅、鋁抗水涂層典型應(yīng)用

文章關(guān)鍵字： 熱噴涂鋅、鋁抗水涂層典型應(yīng)用

文章地址：熱噴涂鋅、鋁抗水涂層典型應(yīng)用
